| 圖紙內容 | | 建 筑 圖： | 建筑設計說明、建筑做法及門窗表、一層平面圖、二層平面圖、屋頂平面圖、正立面圖、背立面圖、左立面圖、右立面圖、樓梯平面圖、節點詳圖一、節點詳圖二 | | 結 構 圖： | 結構設計說明、基礎平面布置圖、基礎詳圖、一層樓板配筋圖、二層樓板配筋圖、一層梁結構平面圖、二層梁配筋圖、屋頂結構平面圖、樓梯結構圖 | | 給排水圖： | 給水、排水設計施工總說明、首層給排水平面圖、二層給排水平面圖、給水、排水系統圖 | | 電 氣 圖： | 電氣設計總說明、目錄、圖例、強弱電系統圖、一層照明平面圖、二層照明平面圖、一層電氣平面圖、二層電氣平面圖、一層弱電平面圖、二層弱電平面圖、屋頂防雷平面圖、基礎接地平面圖 | | 設計功能 | | 一 層： | 玄關、客廳、臥室1、臥室2、廚房、餐廳、衛生間 | | 二 層： | 主臥帶衣柜、書房帶陽臺、衛生間、臥室3、露臺。 | | 本套圖紙共四室一廳兩衛，總建筑面積221平方米，一層層高3.6米，二層層高3.0米，布局緊湊合理，一層為下沉式客廳，當然對于業主來說，下沉式客廳可以根據自己的實際情況保留或是取消，二樓主臥室的衣帽間位置是可以作為主衛生間備用，根據實際情況可以改為主衛，總之本套房屋設計圖是一套非常適合新農村建設的小別墅圖紙，圖紙非常完善詳細。 |

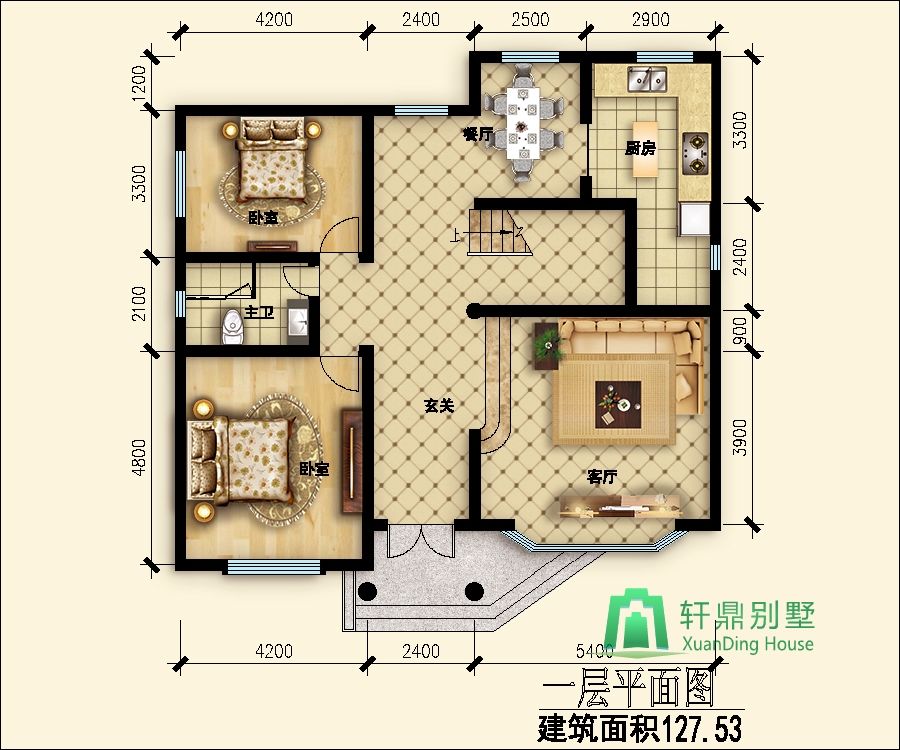

一層平面圖：

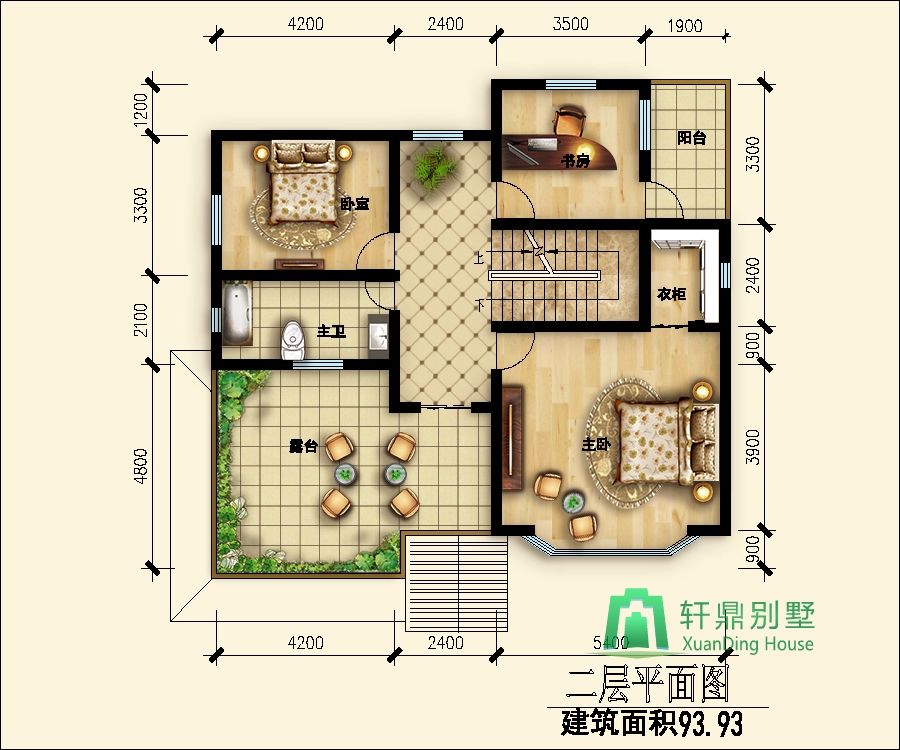

二層平面圖：

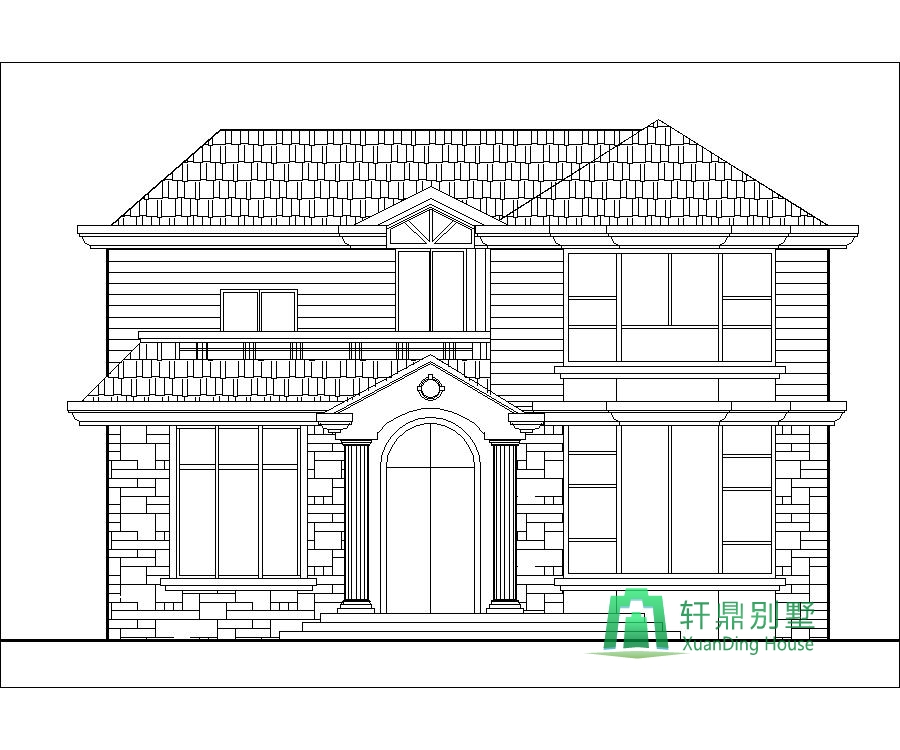

正立面圖：
背立面圖：

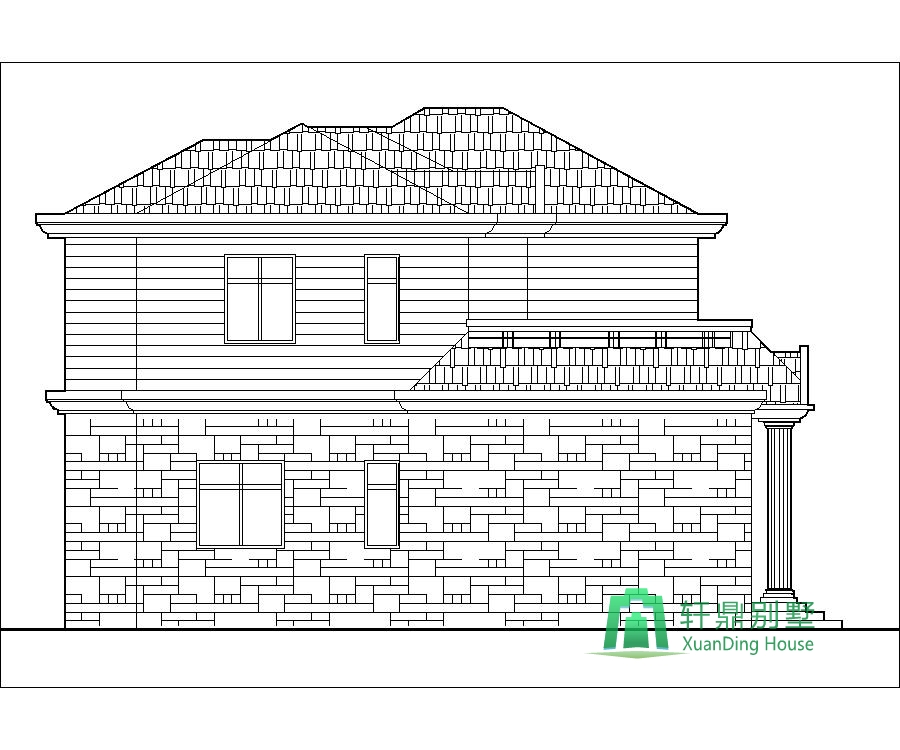

西立面圖：

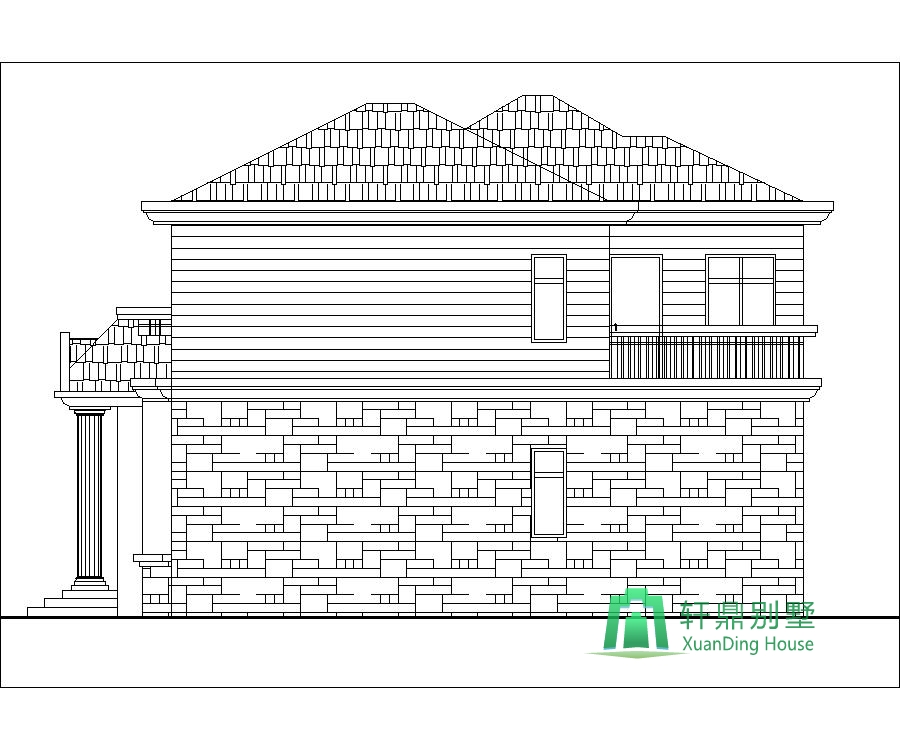

東立面圖：
|
|
| 本套已經設計好的施工圖紙不做修改，因為只要其中一張圖紙改動，其它圖紙相應均需修改，即牽一發而動全身，甚至比重新設計一套圖紙還要麻煩復雜，花費的時間和精力比重新做一套設計圖還要多，所以請業主朋友理解。
若是您喜歡本套風格的設計圖，但是圖紙尺寸和房間功能不符合實際建房要求，可以聯系我們的設計師，按照此套設計圖外觀為您重新量身定制您自己的房屋圖紙；或者沒有找到合適的風格的設計圖，也可按照您的要求來進行按需定制設計。 如有需要請點擊 量身定制設計 或是直接聯系軒鼎建筑主創設計師劉工， 電話400-079-6579 QQ：38091518 |
|
特別提示：
本站圖紙如果用于建造房屋，為保證建造安全、圖紙和實際地質情況相吻合，以及各地施工做法及水平的差異，避免因為直接使用圖紙造成的材料浪費或者返工，圖紙務必請專業人士驗證后，再進行使用！
很多網站以光盤的形式出售圖紙，宣稱有6000多套甚至更多，請您務必慎重考慮，那些光盤里面大部分只有效果圖而沒有施工圖，有CAD圖紙的設計內容也是不完整的，只是方案圖而不是施工圖，缺少了節點圖、結構配筋圖、水電圖等等，如果您對建筑行業不了解，等收到光盤并付款后發現里面的圖紙不完整就于事無補了。選擇齊全的施工圖紙才能用于建房。 |
|
