圖紙為A3施工激光藍圖+ A4高清效果圖照片，不提供電子版，本套成品模板圖紙已經完善，不做任何修改，如需定制修改設計請點擊定制設計。
圖紙介紹：
湖南隆回縣許總13*12三層歐式自建房設計圖。今天給大家介紹一下許總的這棟別墅。面寬13米左右，進深12米左右。造價成本50W，整體簡歐風格設計。外立面耐看不繁瑣，農村的施工隊伍看圖即施工。戶型比較方正，帶有寬敞的門庭設計，具有入戶的儀式感。外立面主要以真石漆和面磚搭配，再鋪設藍色臥瓦。這個搭配非常的上檔次。非常適合普通家庭建造，圖紙齊全，請放心購買。
設計功能：
☑ 占地尺寸：13.36*12.24米
☑ 占地面積：180.06㎡
☑建筑面積：482.60㎡
☑ 建筑結構：磚混結構
☑ 造價估算：48-53萬
☑ 一層建筑面積（包含外墻）：180.06㎡
注：占地面積為一層建筑面積（平面圖有標注）+外部臺階或連廊的面積，面寬為東西兩墻（包括墻體厚度） 的距離，進深為后墻到門樓柱子前端的距離。
施工參數：
建筑層數：地上3層，建筑總高度（到屋脊高度）：12.745米，建筑面積482.60平方米。
結構體系：磚混結構，抗震設防烈度七度，屋面為現澆混凝土屋面。
樓層層高：一層層高3.7米，二層層高3.5米，三層層高3.0米。
后期效果圖：
俯視效果圖：
背面效果圖：

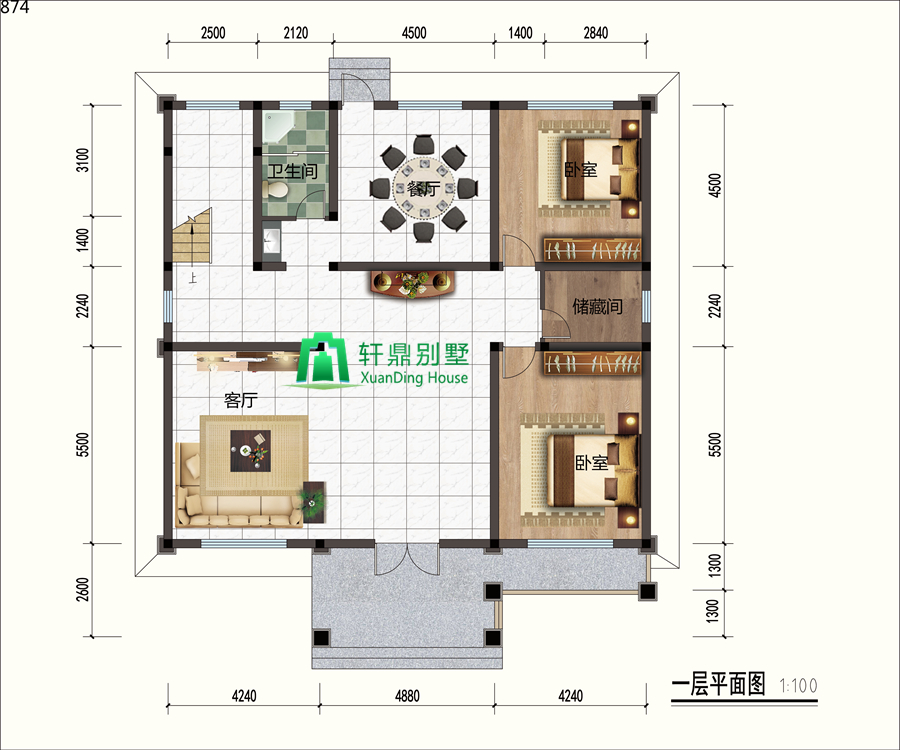

一層平面圖：門廳，客廳，臥室， 儲藏間，衛生間，餐廳。從門廳進入，左側是客廳，寬敞明亮，用來接待親朋好友。干濕分離的衛生間。以及餐廳的位置避免了對著正門的風水。留有后門，方便日常傳菜等（廚房另建）。
二層平面圖：客廳，餐廳，廚房，臥室，衛生間，陽臺。三室一廳一廚兩衛。每間臥室特點不同，滿足家人的所有需求選擇。

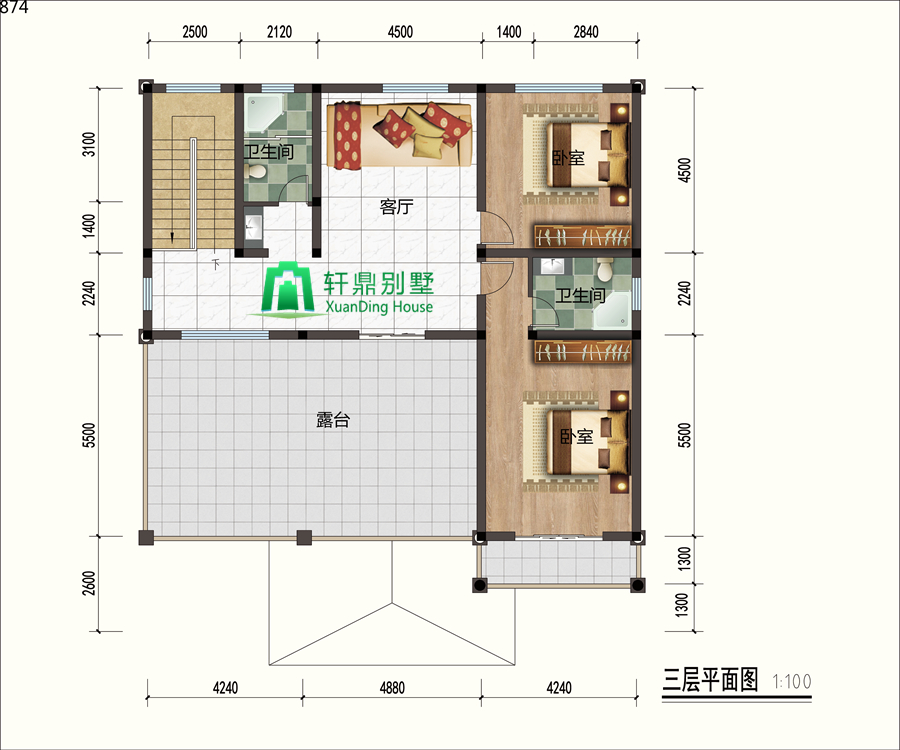

三層平面圖：客廳，臥室，衛生間，露臺。三樓的兩間臥室可做客臥，或者改為娛樂室等，增加與家人的娛樂活動。大露臺的設計，讓家人晚飯后有了乘涼的好地方。
正立面圖：

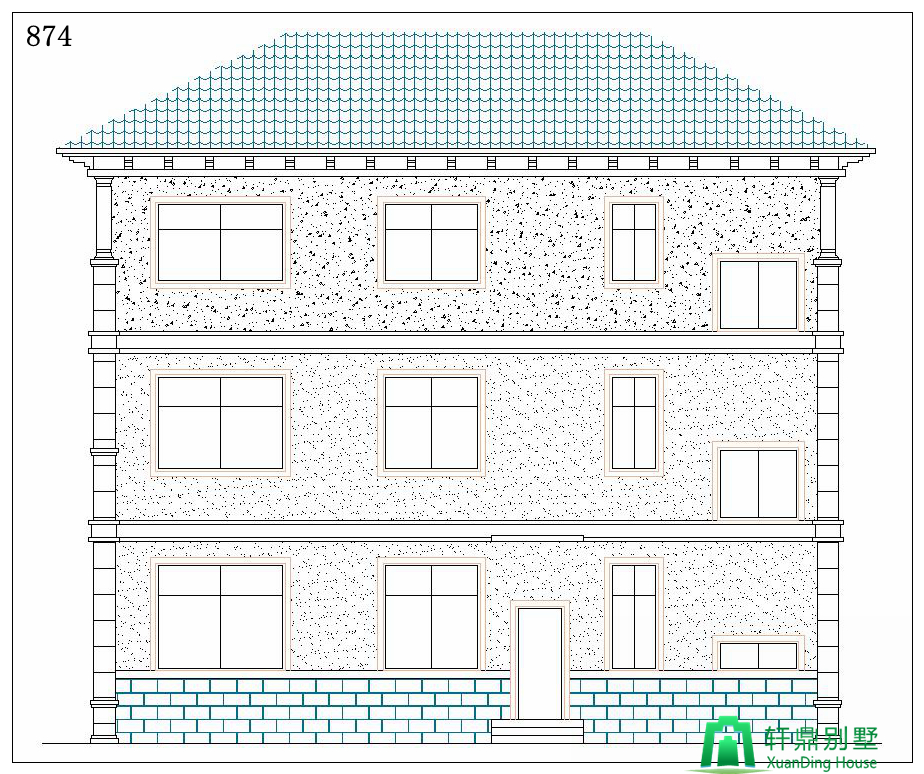

背立面圖：

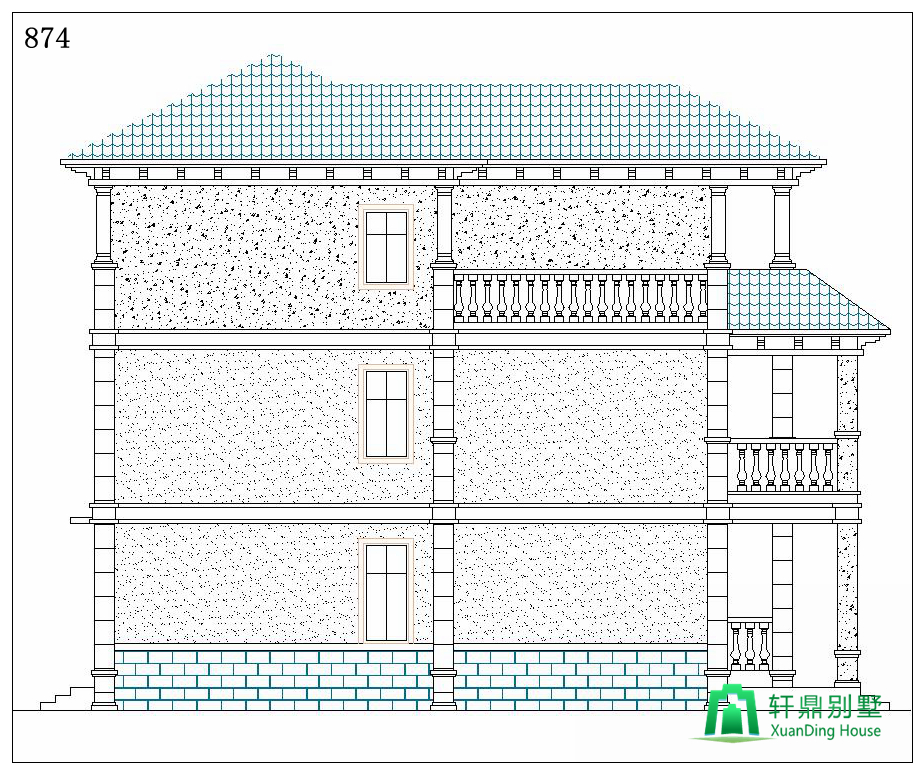

左立面圖：

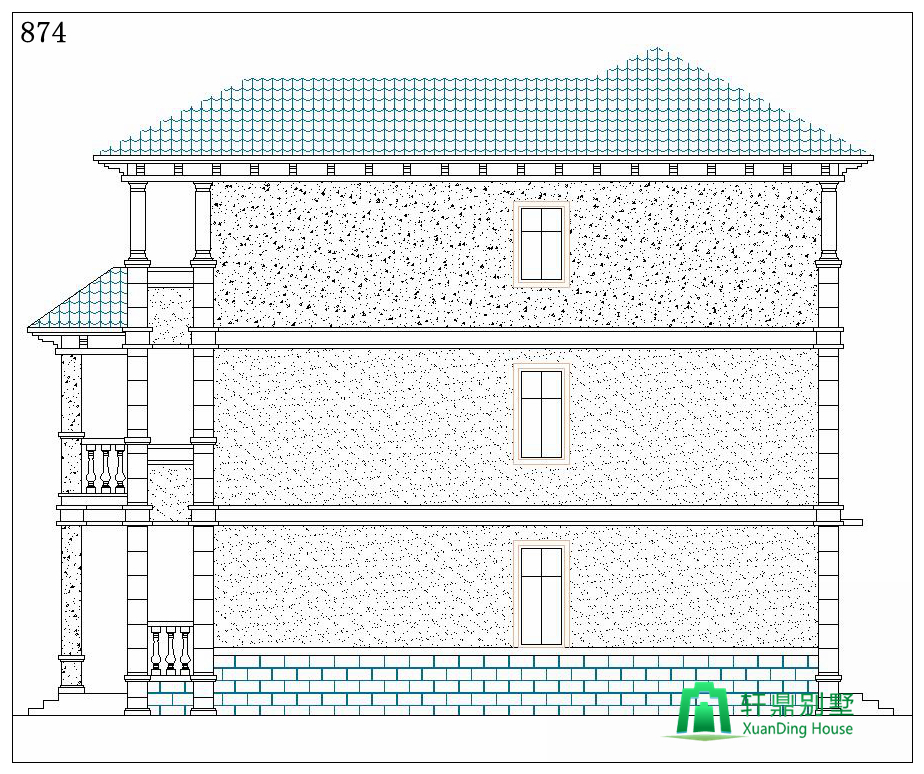

右立面圖：
