| 圖紙內容 | | 建 筑 圖： | 建筑設計說明、一層平面圖、二層平面圖、三層平面圖、屋面平面圖、1-4軸立面、4-1軸立面、D-A軸立面、A-D軸立面、1-1剖面圖、樓梯詳圖1、樓梯詳圖2及門窗表、門窗大樣圖、結點詳圖1、結點詳圖2、結點詳圖3。共16張 | | 結 構 圖： | 結構總說明、構造詳圖、基礎平面布置圖、基礎詳圖1、基礎詳圖2、3.970m梁施工圖、7.270m梁施工圖、10.570m梁施工圖、屋面梁配筋圖、3.970m板配筋圖、7.270m板配筋圖、10.570m板配筋圖、樓梯立面圖、樓梯配筋詳圖。共14張 | | 給排水圖： | 給排水設計說明及圖例、一二層給排水平面圖、三層及屋頂給排水平面圖、廚衛給排水詳圖、給排水系統圖。共5張 | | 電 氣 圖： | 電氣設計說明、電氣及弱電系統圖、一層及二層電氣平面圖、一層及二層弱電平面圖、三層電氣及弱電平面圖。共5張 | | 設計功能 | | 一 層： | 入口玄關、客廳、廚房、餐廳、衛生間、客房、車庫 | | 二 層： | 客廳、臥室、衛生間、臥室（附書房和衛生間）、衛生間、臥室（附陽臺） | | 三 層： | 活動廳、露臺、臥室、臥室（附衛生間和書房）、衛生間、臥室、露臺 |

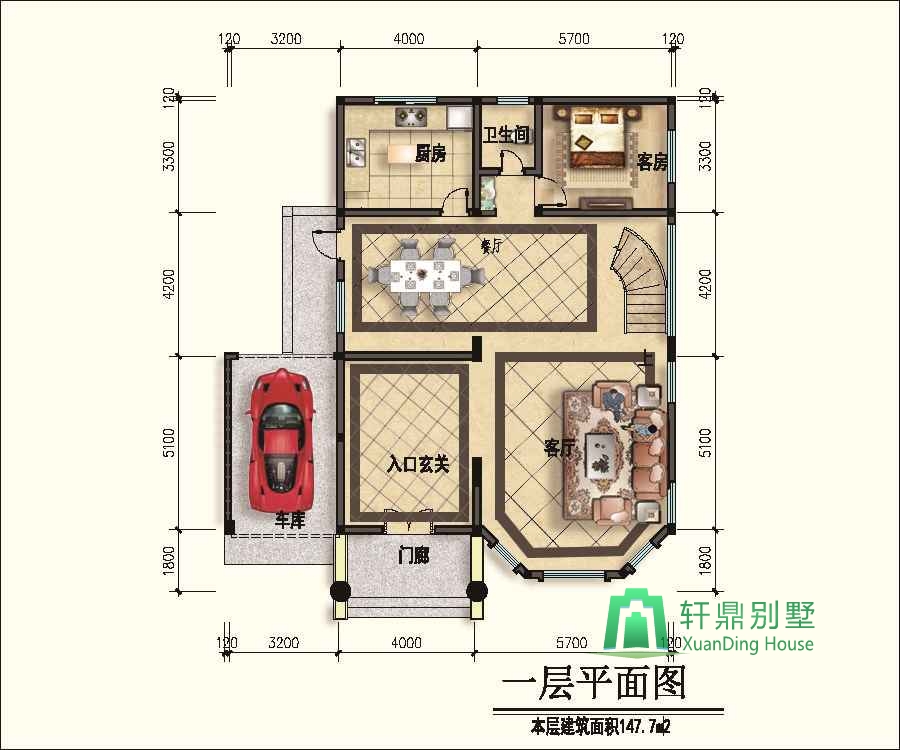

本套圖紙為磚混結構版本，非復式，一二層均設計有大客廳。對于北方的蓋房業主來說，非復式客廳能有效的阻止一層熱氣上流到二層 一層平面圖：

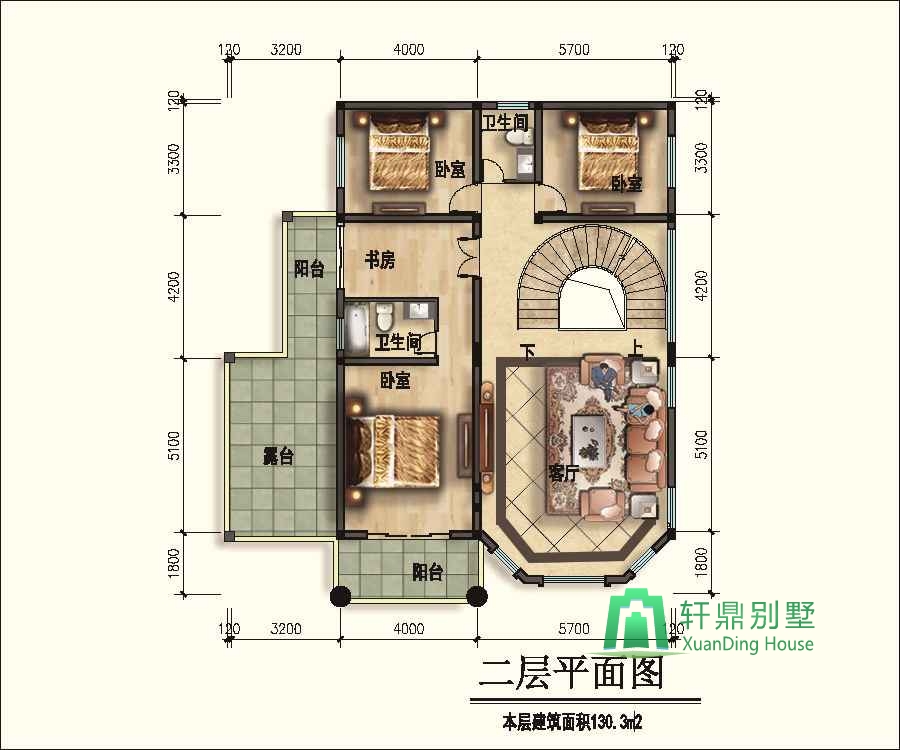

二層平面圖：

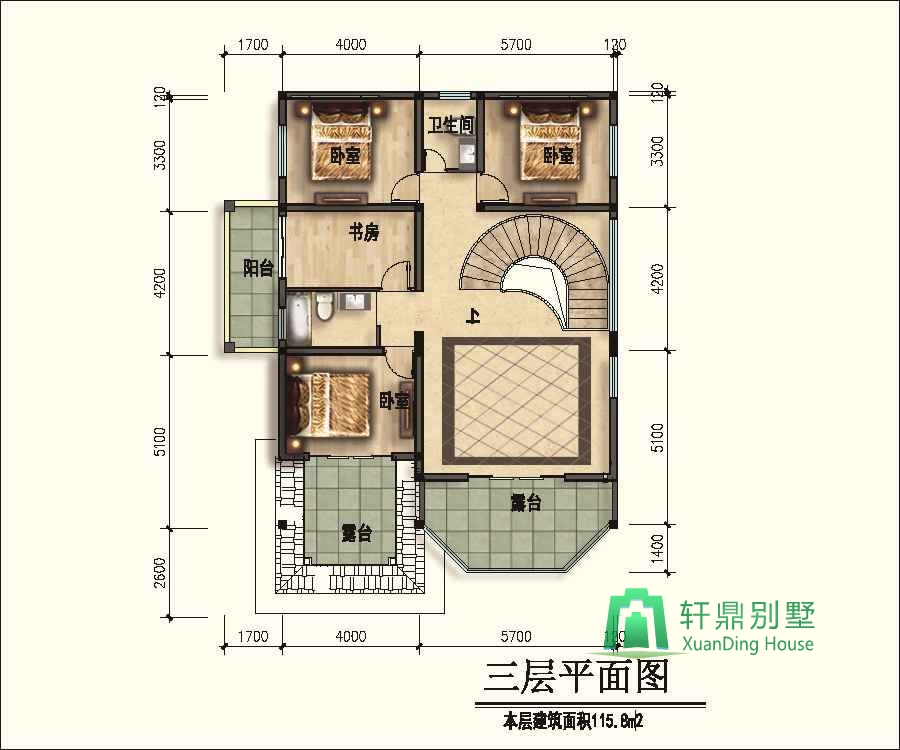

三層平面圖：

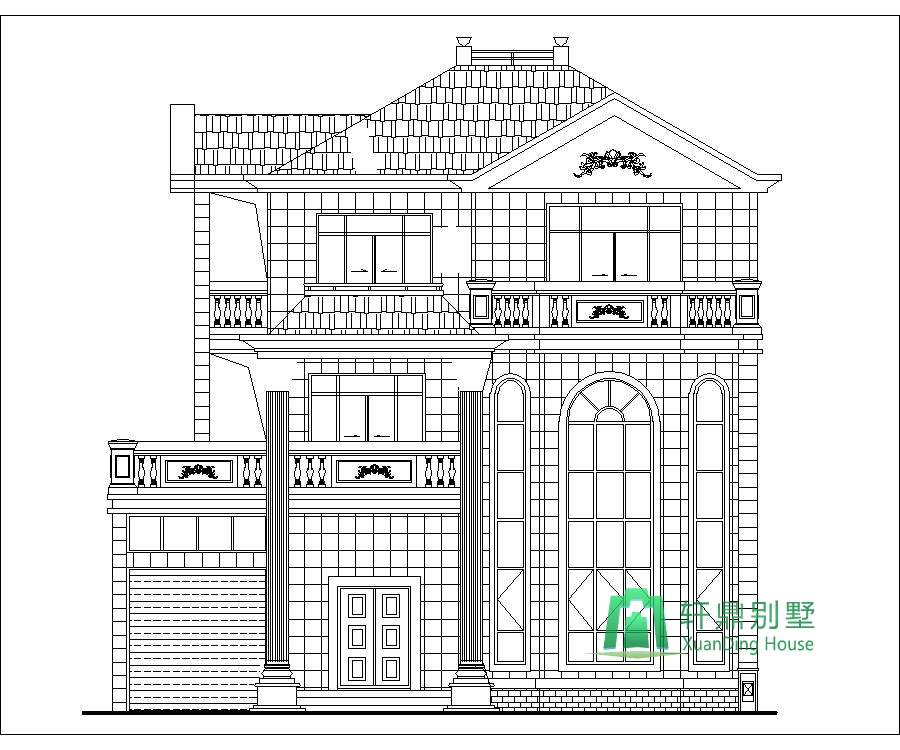

正立面圖：

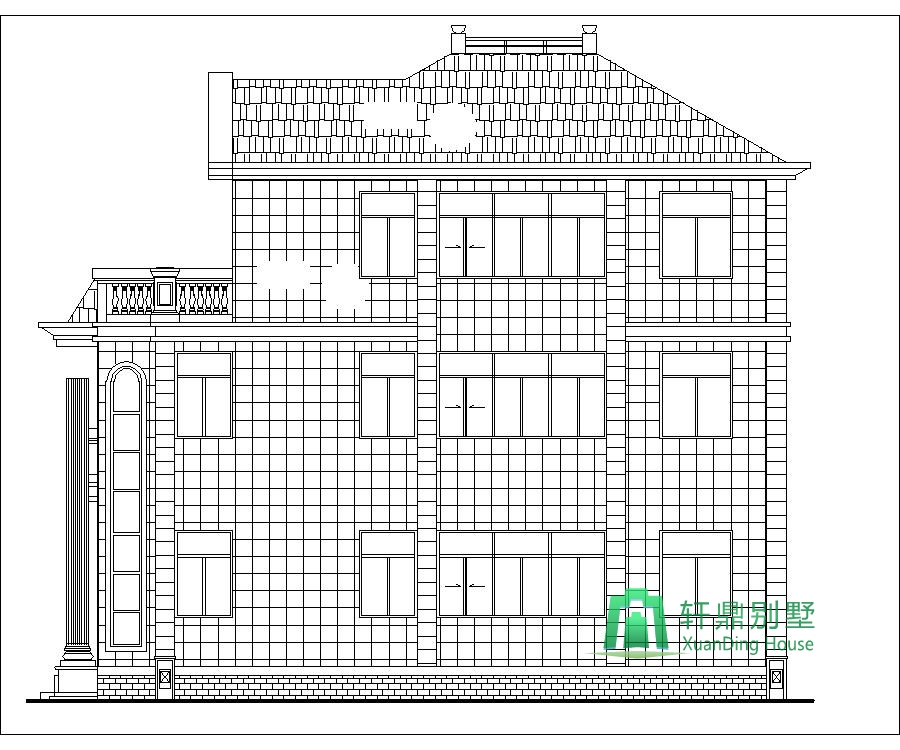

背立面圖：

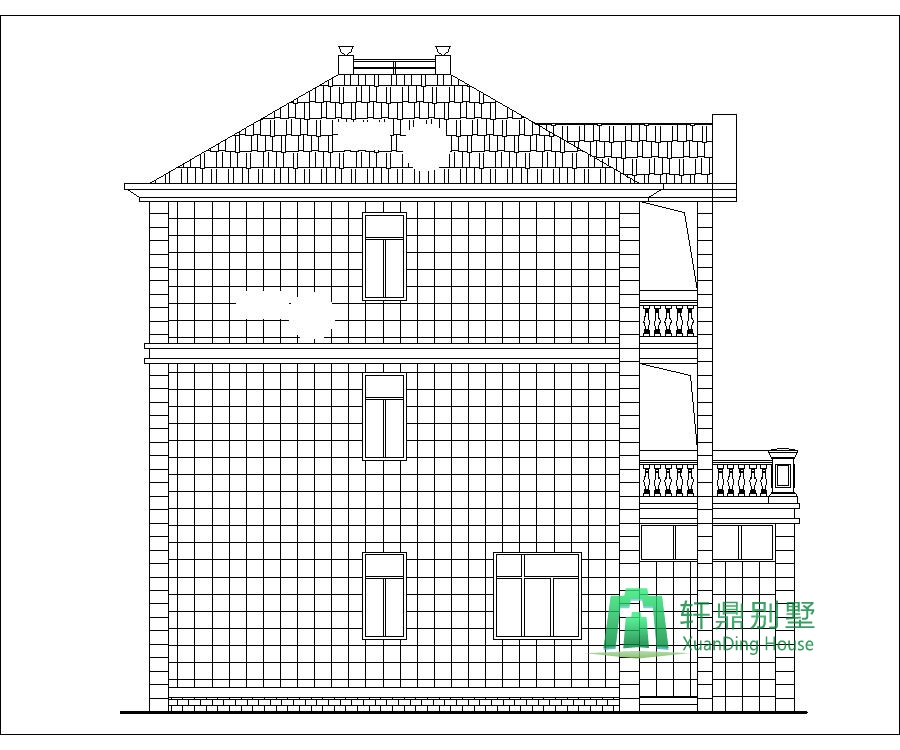

左立面圖：

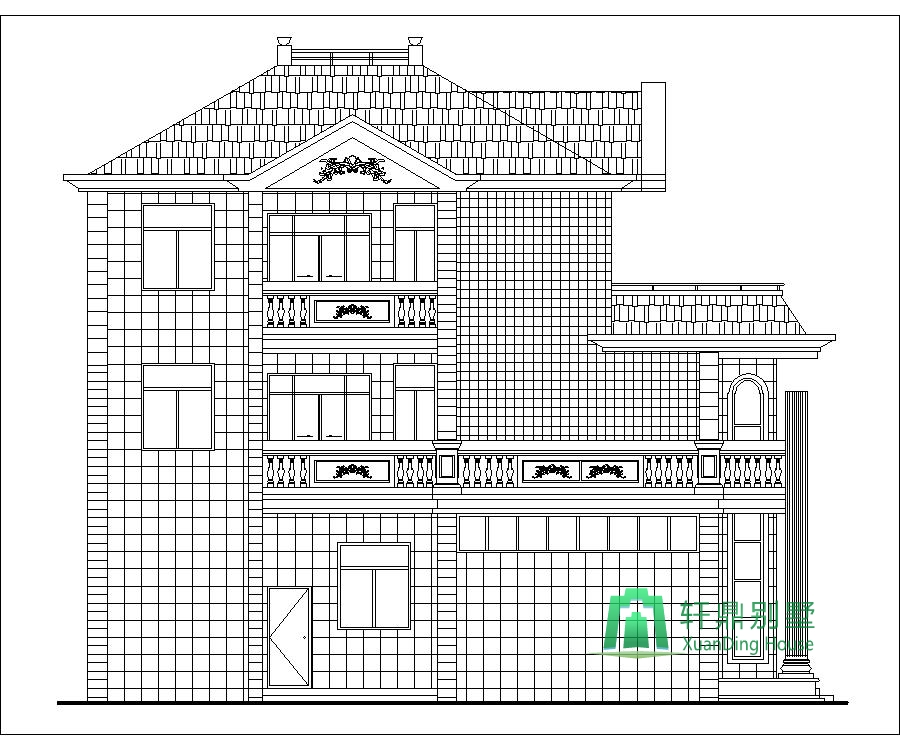

右立面圖：
|
|
| 本套已經設計好的施工圖紙不做修改，因為只要其中一張圖紙改動，其它圖紙相應均需修改，即牽一發而動全身，甚至比重新設計一套圖紙還要麻煩復雜，花費的時間和精力比重新做一套設計圖還要多，所以請業主朋友理解。
若是您喜歡本套風格的設計圖，但是圖紙尺寸和房間功能不符合實際建房要求，可以聯系我們的設計師，按照此套設計圖外觀為您重新量身定制您自己的房屋圖紙；或者沒有找到合適的風格的設計圖，也可按照您的要求來進行按需定制設計。 如有需要請點擊 量身定制設計 或是直接聯系軒鼎建筑主創設計師劉工， 電話400-079-6579 QQ：38091518 |
|
特別提示：
本站圖紙如果用于建造房屋，為保證建造安全、圖紙和實際地質情況相吻合，以及各地施工做法及水平的差異，避免因為直接使用圖紙造成的材料浪費或者返工，圖紙務必請專業人士驗證后，再進行使用！
很多網站以光盤的形式出售圖紙，宣稱有6000多套甚至更多，請您務必慎重考慮，那些光盤里面大部分只有效果圖而沒有施工圖，有CAD圖紙的設計內容也是不完整的，只是方案圖而不是施工圖，缺少了節點圖、結構配筋圖、水電圖等等，如果您對建筑行業不了解，等收到光盤并付款后發現里面的圖紙不完整就于事無補了。選擇齊全的施工圖紙才能用于建房。 |
|
