村自建房設計圖_4層房屋設計圖_自建房圖紙/2四層自建房設計圖.jpg)
| 圖紙內容 | | 建 筑 圖： | 建筑施工圖設計總說明、一層平面圖、二三層平面圖、四層平面圖、屋頂平面圖、正立面，右立面圖、后立面，左立面圖、1-1剖面，門窗匯總表、結點詳圖1、結點詳圖2、結點詳圖3 | | 結 構 圖： | 結構設計總說明、構造詳圖、基礎平面布置及配筋圖、柱位平面布置及配筋圖、3.470m梁施工圖、6.470m梁施工圖、9.870m梁施工圖、3.470m樓板配筋圖、6.470m樓板配筋圖、屋面樓板配筋圖、樓梯結構平面圖、樓梯結構剖面圖、節點配筋 | | 給排水圖： | 給排水設計說明與圖例、一層給排水平面圖、二三層給排水平面圖、四層給排水平面圖、屋頂排水平面圖、衛生間大樣圖及給排水系統圖 | | 電 氣 圖： | 電氣設計說明、圖例、配電系統圖，弱電系統圖、一層照明平面圖、二三層照明平面圖、四層照明平面圖、基礎接地平面布置圖、屋頂防雷平面圖、一層插座平面圖二三層插座平面圖、四層插座平面圖、一層綜合布線平面圖、二三層綜合布線平面圖、四層綜合布線平面圖 | | 設計功能 | | 一 層： | 堂前，客廳，臥室1，廚房，衛生間 | | 二三層： | 客廳，陽臺，主臥帶獨立衛生間，臥室3，臥室4，公共衛生間 | | 四 層： | 客廳，露臺，臥室5，臥室6，公共衛生間，陽臺 |

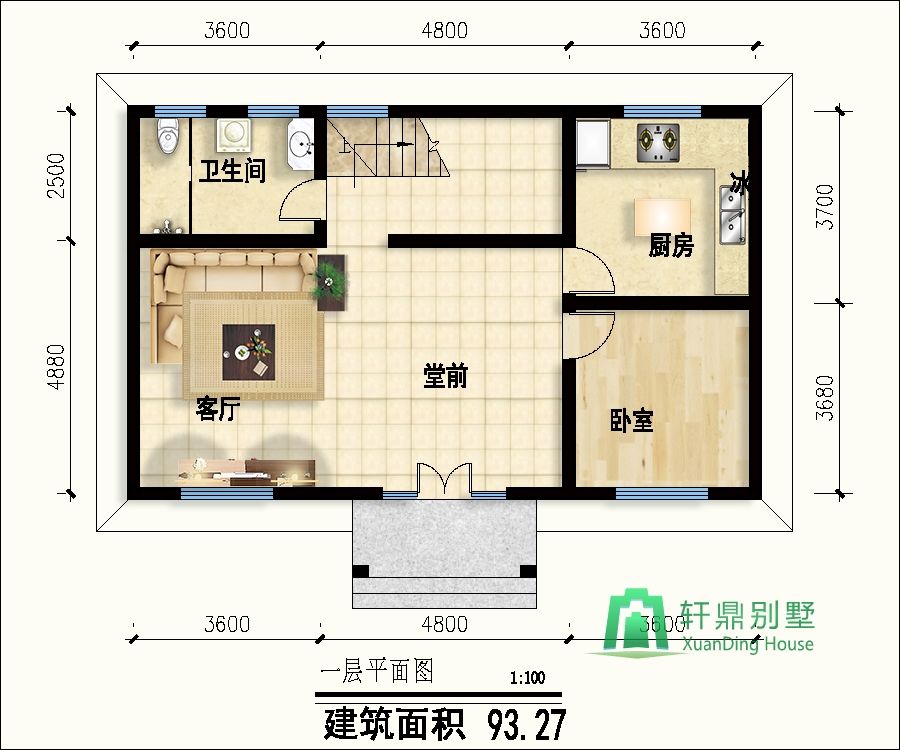

一層平面圖：建筑面積93.27平方米
二層平面圖、三層平面圖：建筑面積93.27平方米

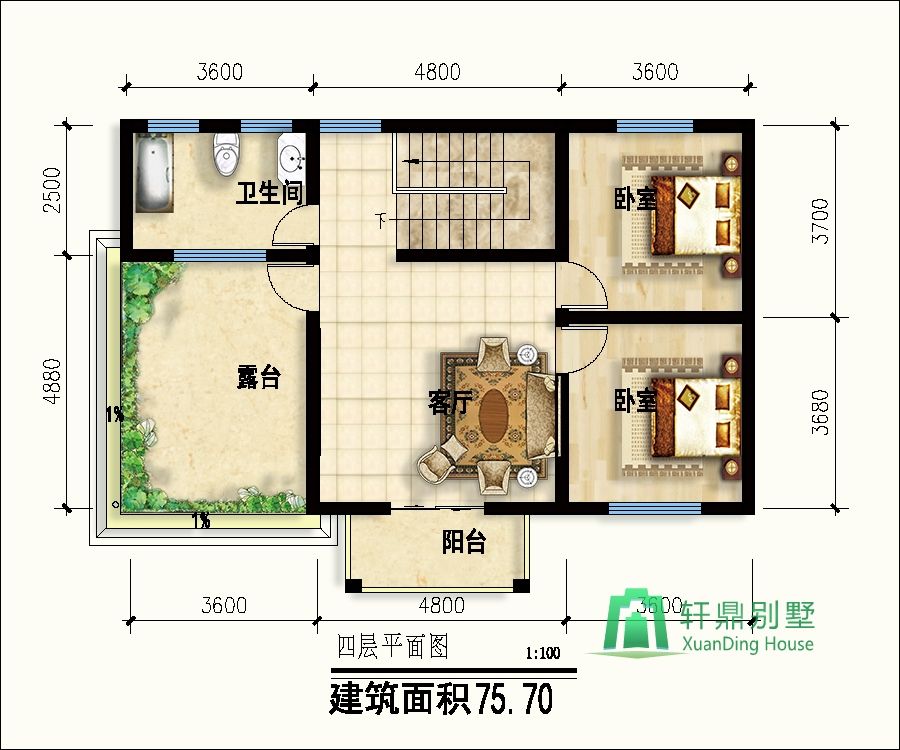

四層平面圖：建筑面積75.70平方米

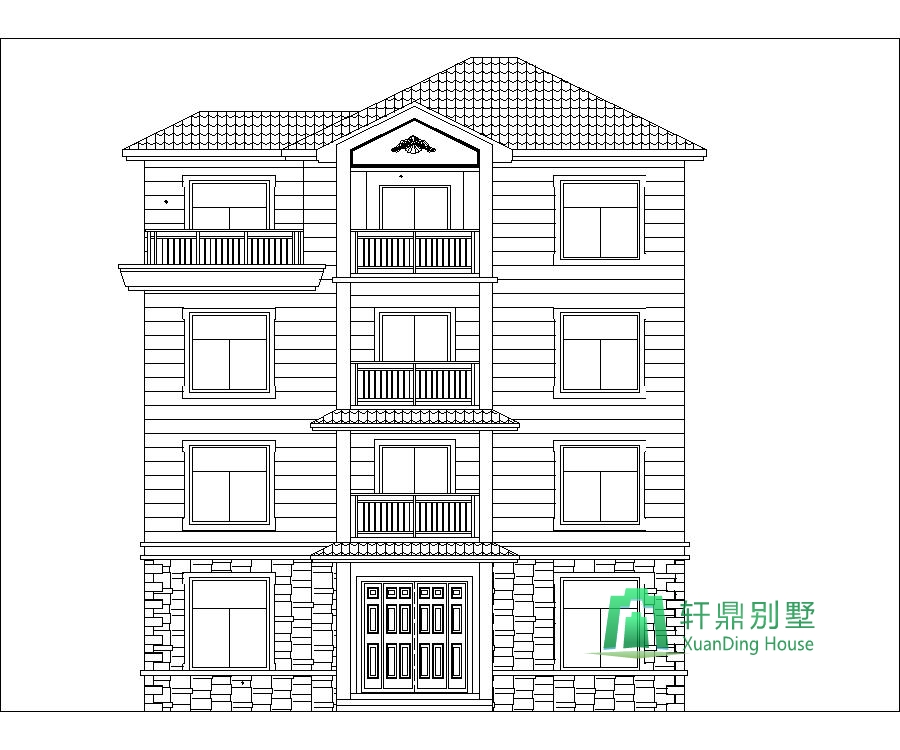

正立面圖：

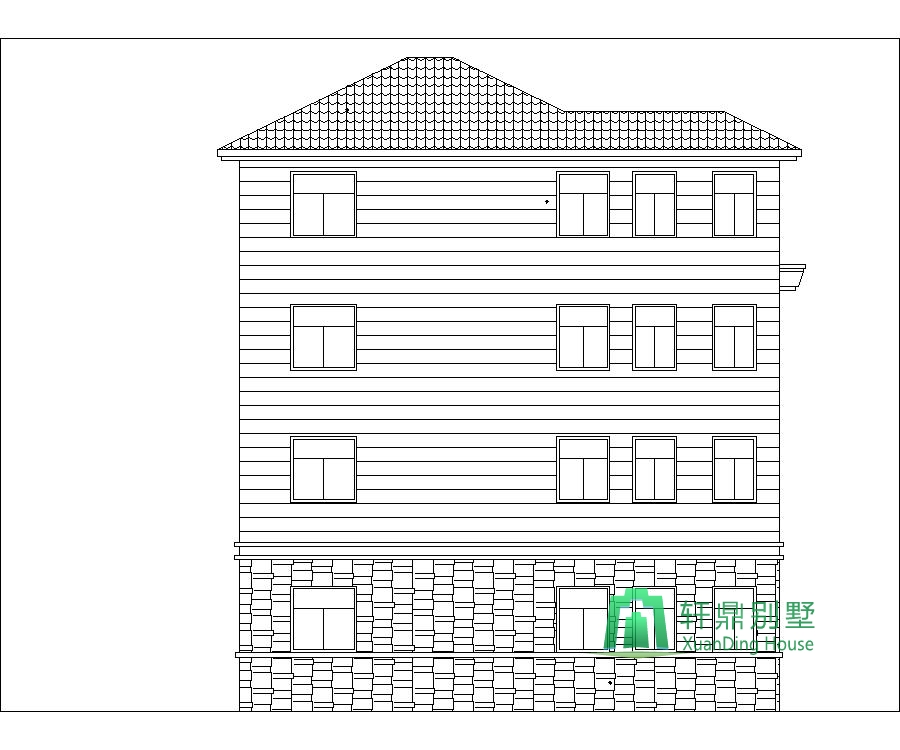

背立面圖：

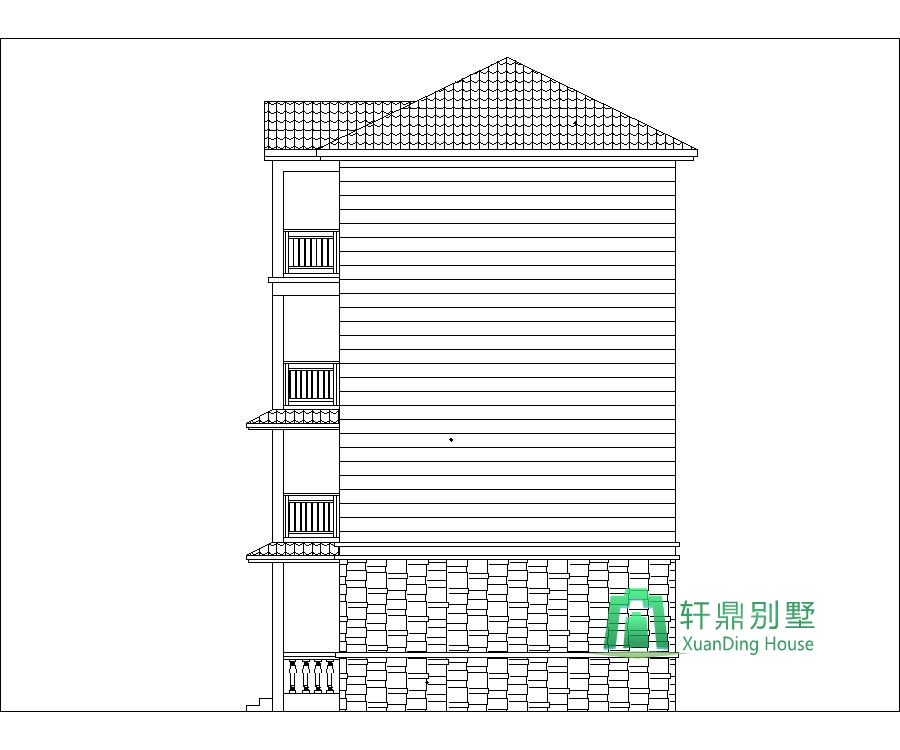

左側立面圖：
右側立面圖：
|
|
| 本套已經設計好的施工圖紙不做修改，因為只要其中一張圖紙改動，其它圖紙相應均需修改，即牽一發而動全身，甚至比重新設計一套圖紙還要麻煩復雜，花費的時間和精力比重新做一套設計圖還要多，所以請業主朋友理解。
若是您喜歡本套風格的設計圖，但是圖紙尺寸和房間功能不符合實際建房要求，可以聯系我們的設計師，按照此套設計圖外觀為您重新量身定制您自己的房屋圖紙；或者沒有找到合適的風格的設計圖，也可按照您的要求來進行按需定制設計。 如有需要請點擊 量身定制設計 或是直接聯系軒鼎建筑主創設計師劉工， 電話400-079-6579 QQ：38091518 |
|
特別提示：
本站圖紙如果用于建造房屋，為保證建造安全、圖紙和實際地質情況相吻合，以及各地施工做法及水平的差異，避免因為直接使用圖紙造成的材料浪費或者返工，圖紙務必請專業人士驗證后，再進行使用！
很多網站以光盤的形式出售圖紙，宣稱有6000多套甚至更多，請您務必慎重考慮，那些光盤里面大部分只有效果圖而沒有施工圖，有CAD圖紙的設計內容也是不完整的，只是方案圖而不是施工圖，缺少了節點圖、結構配筋圖、水電圖等等，如果您對建筑行業不了解，等收到光盤并付款后發現里面的圖紙不完整就于事無補了。選擇齊全的施工圖紙才能用于建房。 |
|
